◆ 采用Baytrail-D/I/M系列處理器;
◆ J1900\J1800\E3845;
◆ DDR3 SODIMM 204 Socket內存插槽最大支持8G;
◆ 6*Intel I211AT或者Intel I210?千兆網卡(二選一);
◆ 板載32/64/128G EMMC芯片(可選擇);
◆?1*RJ45 接口 RS232或者RS485(二選一)
◆ 單輸入直流通電源,DC12-19V供電;
◆ 結構?134*126*40.6mm
?
處理器系統
CPU ??
采用Baytrail-D/I/M系列處理器
CPU封裝
BGA
芯片組
Baytrail-D/I/M系列處理器
BIOS
EFI BIOS
內存
技術架構
單通道DDR3L?1066/1333MHz
容量
最大支持8GB?DDR3L內存
插槽
DDR3 SODIMM 204 Socket
視頻
圖形控制器
Intel HD Graphics
HDMI
HDMI支持最大分辨率 1920x1080
I/O背板
端口

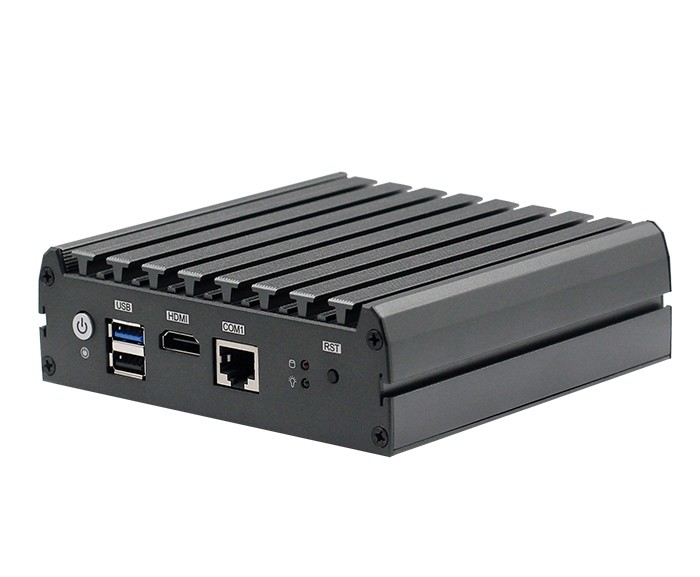

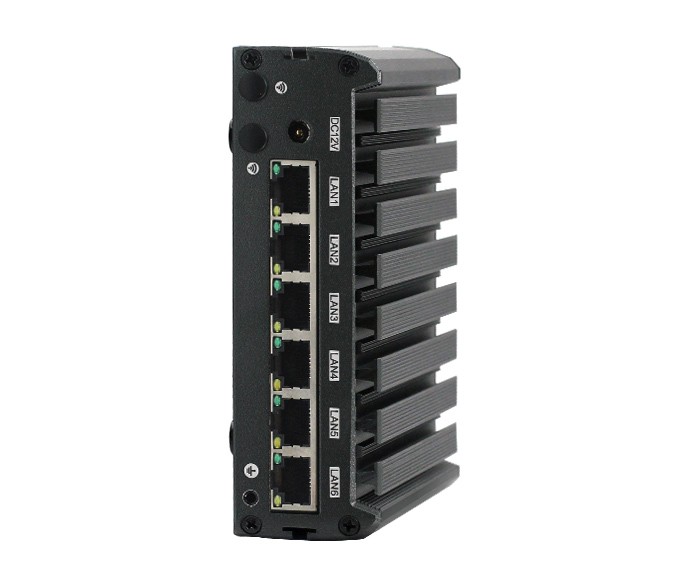

1*HDMI 1*USB3.0 1*USB2.0?6*LAN 1*快速開機按鈕帶指示燈1*復位按鈕?1*DC ?1*電源指示燈 1*硬盤指示燈
網絡
控制器
6*Intel I211AT或Intel I210高性能千兆網卡(二選一)
輸入/輸出接口
USB
1*USB2.0 1*USB3.0最大支持+5V/1A
串口
1*RJ45 接口 RS232或者RS485(二選一)
擴展總線
Mini-PCle
1個Mini-PCIe插槽,支持 PCIE和USB信號設備
存儲
SATA
1個標準SATAIII接口, 最大傳輸速率6Gb/s
M-SATA
1個Mini-PCIe M-SATA Scoket,支持SANDISK協議,最大傳輸速率 6gb/s
EMMC
支持32/64/128G(可選擇)
電源
電源類型
單輸入直流通電源,DC12-19V,+/-5%
工作環境
工作溫度
-20℃ ~ +60℃
存儲溫度
-40℃ ~ +85℃
工作濕度
0% ~ 90%相對濕度, 無凝露
存儲濕度
系統支持
Windows7 Windows10 Linux Android
外觀尺寸
尺寸
134*126*40.6 mm
重量
0.5KG
認證
CE,ROHS,FCC
訂購信息
型號
描述
CPU可選
N-BOX-J6
集成賽揚Baytrail-D/I/M CPU
DDR3 SODIMM 204 Socket內存插槽最大支持8G
集成32G/64/128G EMMC芯片(可選)
J1900(四核)
2.0Ghz up to2.4Ghz
E3845(四核)
1.91Ghz
J1800(雙核)
1.6Ghz up to2.0Ghz
